如何区分关键元器件清单时的Y1电容和Y2电容

电源适配器CE认证时,需要做安规(safety)测试和电磁兼容性(EMC)测试,其中Safety (也称为LVD)测试中,经常会涉及安规元器件清单。

同时,安规元器件又会涉及到Y电容,很多同学很难分清楚Y1 Y2电容,Y1电容和Y2电容都是安规元器件清单里的Y电容系列,在各种产品的电路板中起着保护使用者安全的作用。

CE标志 矢量图.png

那么如何简单的区Y1电容和Y2电容呢? 今天小编就带着大家一起学习一下:


第一点:耐电电压不同

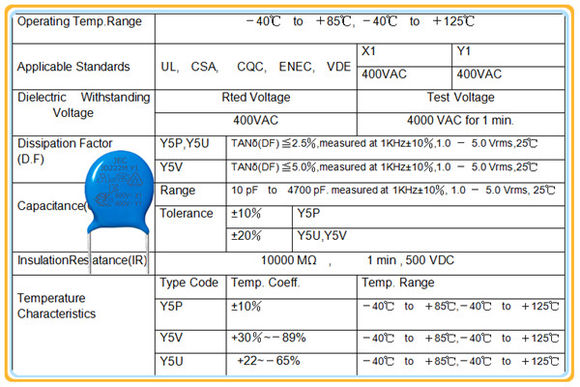

Y1电容额定电压是400VAC,耐压可以达到4000VAC

Y2电容额定电压是300VAC,耐压可以达到2600VAC

第二点:脚距不同

Y1电容的常规脚距是10mm

Y2电容的常规脚距是7.5mm

第三点:绝缘类型不同

Y1电容属于双重绝缘或者说加强绝缘;

Y2电容属于基本绝缘或附加绝缘;

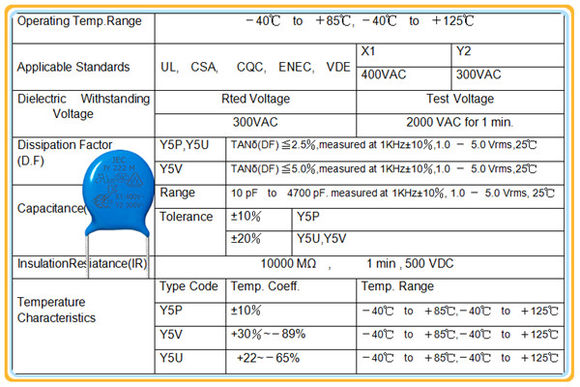

产品认证里的关键元器件有哪些 Y2.jpg

第四点:使用场合不同

Y1电容用于跨接一二次侧;

Y2电容用于跨接一次侧对保护大地;

第五点:体积不同

容量相等的情况下,Y1电容的体积要比Y2电容的稍稍大一点。

以上是小编的简单总结,仅供各位工程师在使用Y电容的时候参考。若有任何疑问,都请及时联系本司客服
